COMMENT POSER UNE TERRASSE TOUR DE PISCINE PIN CLASSE 4 OU BOIS EXOTIQUE (PHOTOS, IMAGES, CONSEILS DE POSE)
COMMENT POSER UNE TERRASSE EN BOIS EXOTIQUE
COMMENT POSER UNE TERRASSE EN PIN DU NORD CLASSE 4
(IMAGES, PHOTOS, etc).
CONSEILS DE POSE TERRASSE ET PHOTOS DE MISE EN OEUVRE TERRASSE BOIS.
Conseils de pose lames de terrasse bois, voir plus bas en fin de page après les photos.
Ci-dessous, extraits du DTU 51.4-4-1-1:2017
Ils n'ont pas vocation à le résumer mais à souligner certains aspects souvent méconnus de la plupart des autoconstructeurs mais aussi malheureusement
de certains "professionnels"concernant la pose de lames de terrasse bois.
Merci de ne pas en déduire que les autres points évoqués dans la totalité du DTU seraient par conséquent "mineurs".
Les conseils techniques vous permétrons de suivre le chantier d'une façon éclairée si vous faite appel à un poseur et vous éviteront les erreurs si vous procédez à la pose par vous-même.
Ce, de la réception et l'entreposage du bois jusqu'à la fin du chantier et l'entretien.
Ces conseils de pose terrasse bois sont à lire en bas de cette page
(après les photos de poseurs de terrasses).
Extraits DTU 2017: cliquez ici

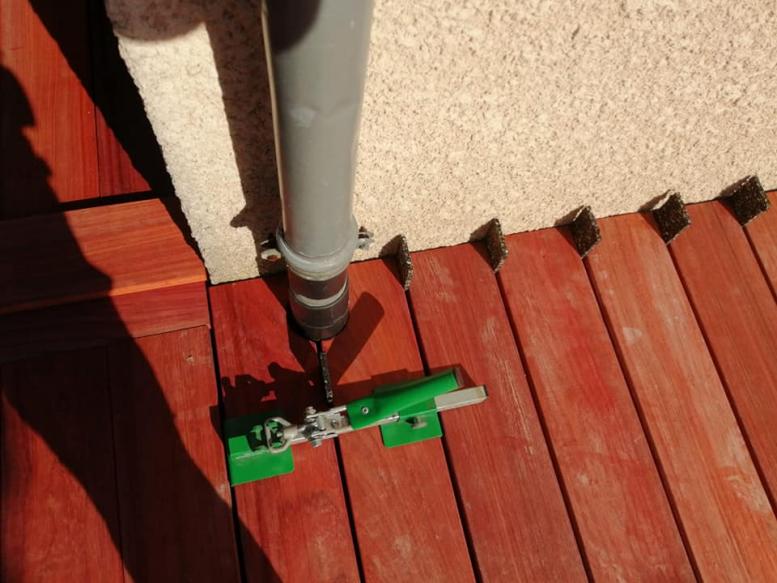

VIDEO REDRESSEURS DE LAMES ET MISE EN PLACE TERRASSE:
cliquez ici

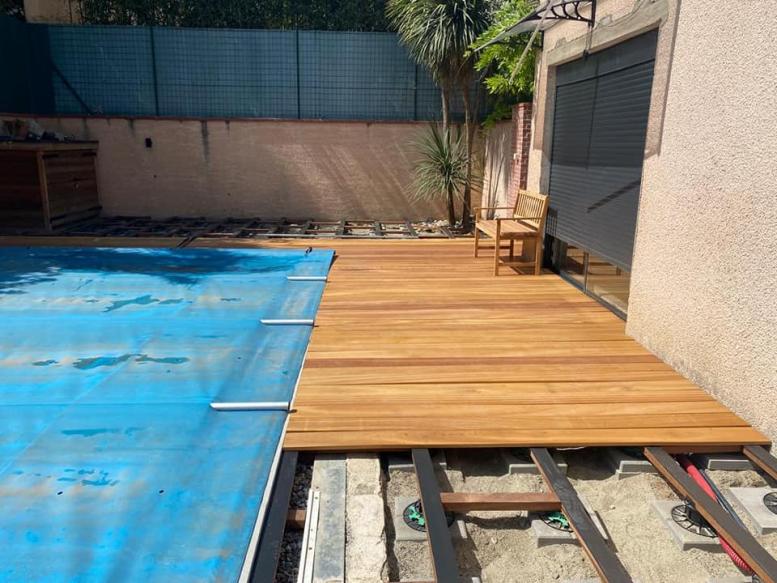

Réalisations chantiers d'exemples terrasse bois par l'équipe:
"L'union Multiservices"... Alex et Gil (31240 L'Union): 06 81 15 04 66
IMPORTANT:
N'utilisez surtout pas de clips pour terrasse bois qui se fixent sur le côté de la lame
(du fait du retrait du bois, le clip sortira de la rainure et la fixation deviendra inopérante).
Capital: la terrasse doit être ventilée dans son ensemble (d'un bout à l'autre).
Si application de lames de rives de finition, celles-ci ne doivent en aucun cas empêcher la circulation de l'air.
Au bord des murs, ni les lames, ni les lambourdes ne doivent empêcher le passage de l'air (laissez un espace d'au moins 1cm ou posez des grilles tout le long).
Les lambourdes ne doivent pas être espacées de plus de 50cm.
Chaque lame est fixée par 2 vis à chaque lambourde.
Les vis ne doivent pas être posées trop loin du bord des lames afin d'éviter l'effet "gouttière" dû à cette erreur de pose ni non plus trop prête afin d'éviter de fendre le bois.
Pour le bois exotique, un avant trou dans les lames est impératif.
Parfois, il est nécessaire de procéder également à un avant trou dans les lambourdes pour éviter de casser les vis.
L'avant trou ne doit pas être trop proche du diamètre des vis faute de quoi le vissage deviendrait inopérant.
Les bouts des lames doivent toujours être fixés donc jamais laissés "libres".
Les lames ne se posent jamais directement sur du béton ou autres matériaux type bord de piscine, etc...
Les lambourdes se posent dans le sens de l'écoulement des eaux (pente de la dalle).
La dalle elle-même doit avoir une pente de minimum 1,5% pour l'évacuation de l'eau.
Evitez toute stagnation de l'eau entre lambourdes en facilitant l'évacuation de l'eau.
Un système de drainage en bout de dalle si risque de stagnation d'eau doit être installé (grille et/ou tuyau de drainage vers la terre végétale).
Doublez impérativement les lambourdes au niveau de la jonction entre les lames.
Attention, ces 2 lambourdes ne doivent pas être en contact.
L'installation de cales imputrescibles entre la maçonnerie et les lambourdes permet une meilleure circulation d'air et donc limite fortement la stagnation d'eau.
Les lames ne doivent pas se toucher en bout et un espace doit permettre le travail du bois afin d'éviter que les lames gondolent.
| Dans tous les cas, reportez-vous au DTU en vigueur. Cette liste de conseils de pose n'est pas exhaustive. |
Autre aspect très important et pourtant souvent mal compris, et mal appréhendé y compris par beaucoup de professionnels.
Pour comprendre la situation, il faut tenir compte de deux aspects : La règle de base (qui figure d'ailleurs dans le DTU 51.4, cliquez ici)
Platelages, les lames de terrasse devraient avoir un taux de siccité (niveau d'humidité interne) de 18% maximum au moment de la pose.
Voir notre lien vers norme "KD" cliquez ici
Si le bois est posé trop humide, des phénomènes pénibles vont se produire :
retrait important créant des espaces inesthétiques, tuilage, gauchissement, soulèvement...
Les circonstances de pose sont également déterminantes :
Si le temps est très humide, les lames entreposées sur le chantier auront repris en humidité, même si elles étaient correctement séchées.
En période sèche, les lames seront à leur largeur minimum, qui va donc augmenter de nouveau quand la terrasse reprendra de l'humidité.
La maîtrise de l'espacement entre les lames fait plus spécifiquement appel à la notion de RETRAIT TANGENTIEL,
c'est-à-dire retrait dans le sens de la largeur.
En fonction de l'hygrométrie (humidité) ambiante, les lames de terrasse se contractent et se dilatent dans LE SENS DE LA LARGEUR.
Quand il fait très sec, les lames perdent en largeur. Quand l'atmosphère est humide, le bois se gonfle (on parle de reprise d'humidité).
La variation est importante : entre 3 et 15 millimètres selon les cas.
La question de savoir s'il faut laisser des espaces entre les bouts de lames (dans le sens de la longueur)
Il faut donc laisser un espace entre les lames de terrasse: suffisant pour que les lames ne se touchent pas lors de la reprise d'humidité
(provoquant des dégâts irrémédiables) pas trop importants pour des raisons esthétiques.
Le problème est que chaque situation est différente et que de multiples paramètres entrent en ligne de compte :
On sous-estime toujours le coefficient de retrait.
Puisqu'il s'agit d'un pourcentage, le coefficient est d'autant plus sensible que la lame de terrasse est large... 7% sur une lame de 10 cm de large sera toujours moins visible à l'oeil que le même pourcentage sur une lame de 14 cm.
Une même essence pourra se comporter de manière très différente selon la manière dont elle a été séchée.
Un bois séché au séchoir (qualité KD, c'est-à-dire Kiln Dryed) sera beaucoup plus stable qu'une lame séchée à l'air (qualité AD, c'est-à-dire Air Dryed).
Comme indiqué plus haut, l'humidité de l'air et le niveau de siccité des lames lors de la pose sont essentiels.
Espacement des lames de terrasse
Exemple de terrasse en pin, ayant gonflé, prise par la mousse et dont les lames se touchent
Le DTU 51.4 Platelages Extérieurs Bois nous propose un système de calcul, plutôt complexe...
Essayons de le résumer brièvement avec un exemple.
Le DTU accepte un espace entre les lames compris entre 3 et 12 mm pour des lames de 140 mm de large,
avec une tolérance ponctuelle dans des conditions climatiques extrêmes de 1 à 14 mm.
Cet aspect du DTU nous semble pertinent et réaliste. La suite est plus ardue...
Le DTU 51.4 publie une carte de France faisant apparaitre pour une vingtaine de régions, avec pour l'été et pour l'hiver :
le pourcentage d'humidité relative de l'air et le pourcentage d'humidité relative du bois, la température.
On en déduit un pourcentage d'humidité moyen du bois entre l'été et l'hiver pour chaque région.
Par exemple, à Perpignan le pourcentage d'humidité relative du bois est de (11% été + 16% hiver) / 2 = 13,5%.
On tient compte du pourcentage de retrait tangentiel du bois.
Cette donnée est effectivement essentielle.
Voir à ce sujet la base de données du site du Cirad. www.tropix-cirad.fr.
Par exemple le coefficient de retrait de l'ipé est de 6,5%, soit pour une lame de 145 mm de large, un retrait maximum possible de 8 mm.
Il faut ensuite mesurer le niveau de siccité du bois au moment de la pose, disons 21%.
On VISE un espace moyen cible de 4 mm.
Cette valeur doit être atteinte quand, dans la région, on atteint le pourcentage d'humidité relative du bois soit 13,5%.
Le DTU propose la formule suivante :Le coefficient de variation tangentiel = 0,25% X pourcentage d'humidité relative du bois soit pour Perpignan :
0,25 % X 13,5 = 0,033 = 3,5%soit pour une lame de 145 mm, une variation possible de 145 X 3,5% = 5 mm soit 2,5 mm de chaque côté de la lame.
Dans notre exemple, le taux de siccité du bois est supérieur au pourcentage d'humidité relative du bois sur la région.
Nous aurons donc un retrait.
Il faut donc diminuer la valeur de l'espacement entre les lames pour éviter l'apparition d'un espace trop important.
Nous prendrons donc des cales de pose de 4 - 2 = 2 mm.
Quand le bois aura travaillé, on aura constaté un retrait de 2,5 mm de chaque côté de la lame, ce qui donnera un espace final de 4 à 5 mm.
Donnons nous quelques règles faciles à appliquer :
Si les lames de terrasse dépassent 20% de taux de siccité, ne les posez pas !
Si vous décidez de les poser tout de même :
Procédez par vissage, sur double structure.
TRES IMPORTANT: le bois doit toujours être entreposé fermement cerclé
(sanglé avec des sangles à cliquets à l'abri des intempéries et du soleil pour éviter toute dégradation avant la pose).
